Moteur basse tension Innomotics DP
Au-delà du programme standard, les moteurs dédiés aux secteurs applications offrent une solution adaptée aux besoins individuels. Chaque secteur a ses propres exigences en matière de technologie des entraînements. En tant que fournisseur de gamme complète, et sur la base de nos nombreuses années d’expérience, nous comprenons parfaitement ces exigences.
La solution parfaitement adaptée à vos besoins spécifiques
Nous sommes toujours à la recherche de solutions innovantes pour atteindre un rendement optimal. C’est pourquoi, en plus de notre programme standard, nous proposons également des moteurs à usage spécifique. Ils répondent pleinement à toutes les exigences du secteur, garantissant ainsi le plus haut rendement possible.

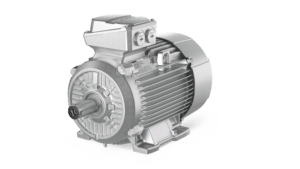

En avant toute !
L’air salin et les hauts niveaux d’humidité peuvent exercer une forte contrainte sur le matériel électrique installé dans les systèmes des navires et dans les zones côtières. C’est la raison pour laquelle les sociétés de classification des navires de renom formulent de strictes consignes concernant les qualifications supplémentaires applicables aux moteurs électriques. Les moteurs marins Innomotics DP répondent aux spécifications des principales sociétés de classification des navires (BV, DNV, GL, LR, RS, KR, ABS, RINA). Par exemple, ils sont entièrement adaptés pour fonctionner à des températures ambiantes plus élevées sous le pont. Lorsque cela est nécessaire, ou si les consignes de la société le précisent, un représentant de la société de classification des navires pourrait se rendre dans nos usines pour réceptionner officiellement l’équipement. Nous offrons également des moteurs spécialement conçus pour fonctionner sur le pont.
Ils ont été conçus pour fonctionner en toute fiabilité, même lorsqu’ils sont brièvement submergés par les vagues.
Aperçu de la technologie
| Plage de tension et de puissance | 0,37 kW à 378 kW avec toutes les tensions habituelles Jusqu’à 1 250 kW avec Innomotics TN ou 1 600 kW avec Innomotics DF |
|---|---|
| Dimensions et types de construction | Taille 63 M à 315 L dans tous les types de construction habituelles Jusqu’à 450 avec Innomotics TN ou Innomotics DF |
| Couple nominaux et vitesses nomianles | 750 à 3600 tours par minute 0,61 à 10 300 Nm |
Homologations pour application maritimes | Certificats pour DNV GL, BV, LRS, RS, KR, ABS et RINA pour les applications sous le pont |
Avantages
Les moteurs homologués pour applications maritimes Innomotics DP sont disponibles avec un capot en aluminium ou en fonte, en version standard ou pour les zones exposées à un risque d’explosion. Ils ont été spécifiquement conçus et certifiés pour les applications sous le pont, par exemple pour les entraînements auxiliaires des ventilateurs, pompes et entraînements de compresseur, ainsi que pour l’industrie offshore, par exemple sur les plateformes de forage.
Applications types
Nos moteurs pour application maritimes éprouvés ont été spécialement conçus pour les applications sous le pont des navires et pour l’industrie offshore, par exemple les plateformes de forage.
Exemples d’entraînements auxiliaires sur les navires :
- Pompes, ventilateurs et compresseurs (par ex. pour les systèmes HVAC , pompes à eau pour la lutte incendie et le refroidissement, carburants, huiles)
- Treuils (treuils d’ancre et d’amarrage, engins de levage)
- Entraînements des propulseurs d’étrave
Puissance maximale – même lorsque le temps tournent à l’orage

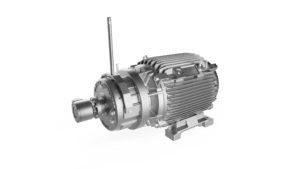

Les moteurs de grue Innomotics DP sont particulièrement adaptés à une utilisation dans les ports où ils sont fréquemment soumis à des conditions météo extrêmes. Ils doivent pouvoir supporter des niveaux d’humidité de l’air élevés, l’air salin et aux grosses bourrasques de vent tout en garantissant une capacité de surcharge élevée et une large plage de régulation de vitesse de rotation. Cela dit, la fiabilité reste la priorité absolue.
Aperçu de la technologie
| Plage de tension et de puissance | 1,1 kW à 481 kW avec toutes les tensions habituelles – et utilisation avec les variateurs Innomotics |
|---|---|
| Dimensions et types de construction | Hauteur d’axe de 132 S à 315 L dans tous les types de construction habituels |
| Vitesses nominales et couples nominaux | De 727 à 1726 tours par minute, de 10,6 à 3142 Nm |
Avantages
- Rendement supérieur
L’utilisation de pièces actives pour des rendements élevés permet également d’économiser de l’énergie lorsqu’elles sont utilisées avec un variateur . Pour des températures ambiantes allant jusqu’à 50 °C (tempértures plus élevées disponible en option), protégées contre l’humidité de l’air jusqu’à 100 % et l’air salin. - Plus de puissance
Les réserves de couple permettent des charges importantes et une capacité de surcharge allant jusqu’à 230 %, en tant que sytéme d’accélaration , nos moteurs de grue sont toujours capables de gérer de manière admirable toutes les situations. Les dimensions compactes sont obtenues grâce à la densité de forte puissance . - Plus de flexibilité
Avec une boîte à bornes aux dimensions généreuses, une protection anticorrosion à l’intérieur du moteur et, en option, des pattes et des brides de montage robustes fabriqués en fonte sphéroïdale résistantes à la torsion, nos moteurs de grue sont prêts à relever n’importe quel défi.
Applications types
Nos robustes moteurs en fonte ont été spécialement développés pour fonctionner dans des environnements hostiles dans des conditions défavorables typiques pour les applications de grue dans l’air salin avec une humidité de l’air et des vents élevés. Utilisations types pour diverses applications de grue dans les ports, telles que les entraînements de portique, les entraînements de chariot de manutention, les entraînements de flèche ainsi que les entraînements de palan.
Entraînement puissant, extrêmement robuste – l’application définit le produit optimal
Aujourd’hui, les opérations de transport et de laminage avec marche réversible dans les laminoirs sont presque exclusivement équipées de cylindres à entraînement direct. Les exigences mécaniques et électriques d’un entraînement diffèrent. Afin de respecter ces exigences, les nouveaux moteurs de table à rouleaux Innomotics DP et les nouveaux moteurs d’aciérie Innomotics DP ont été développés pour un fonctionnement avec variateur.

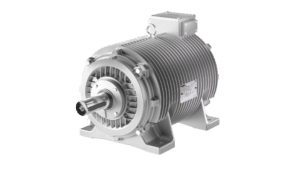

Les moteurs de table à rouleauxInnomotics DP robustes et non ventilés sont particulièrement adaptés pour résister aux conditions de service très difficiles des laminoirs, des tables à rouleaux roulantes et de transport, à des températures ambiantes élevées, à des niveaux d’humidité de l’air élevés et à la poussière de calcaire. Le capot rigide en torsion fabriqué en fonte sphéroïdale est particulièrement robuste en ce qui concerne les contraintes mécaniques. De plus, le capot strié évite les dépôts de poussière de calcaire.
Les moteurs d’aciérie Innomotics DP sont disponibles avec des capots à nervures longitudinales. Ils conviennent aux zones moins polluées et moins sales ainsi qu’au fonctionnement en ligne pure. Ces moteurs ont été conçus pour résister aux vibrations/chocs moyens et aux zones polluées dans le domaine des tables à rouleaux de transport.
Les deux sont mis en œuvre comme des moteurs triphasés entièrement intégrés. Les réserves de couple permettent des couples de surtension élevés allant jusqu’à 400 %.
Moteurs pour application sites sidérurgiques | Moteurs de table à rouleaux | |
| Plage de tension et de puissance | De 1 à 38 kW avec toutes les tensions habituelles | De 3,5 kW à 66 kW avec toutes les tensions habituelles |
| Dimensions et types de construction | 112M à 280M:IM B3, IM B5, IM V1, IM V3, IM B35 | 112M à 200L : IM B3, IM B5 225M – 400 : IM B3 |
| Vitesses nominales et couples nominaux | De 1000 à 2 610 tours par minute, de 26 à 578 Nm | De 295 à 1480 tours par minute, de 23 à 2135 Nm |
| Niveaux de protection | IP55, niveaux de protection plus élevés disponibles en option | Taille 112M à 200L : IP66 taille 225M 400 IP55, niveaux de protection plus élevés disponibles en option |
Avantages
- Très robuste
Le capot rigide en torsion fabriqué en fonte sphéroïdale est particulièrement robuste en ce qui concerne les contraintes mécaniques. De plus, le capot strié évite les dépôts de poussière de calcaire. Les moteurs pour les sites sidérurgiques sont également disponibles avec des capots à nervures longitudinales pour les zones moins polluées et moins sales. - Plus de puissance
Les réserves de couple permettent des surcouples sur élevés allant jusqu’à 400 %. Peux être utilisé avec un variateur jusqu’à une tension réseau de 460 V ; disponible en option avec une isolation spéciale jusqu’à 690 V. - Plus de flexibilité
L’enroulement du moteur est conçu de manière optimale pour le fonctionnement avec variateur en fonction des données de l’application du client. Disponible en option avec codeur incrémental HTL rotatif robuste monté.
Applications types
Les moteurs de table à rouleaux robustes et non ventilés sont particulièrement adaptés pour résister aux conditions de service très difficiles des laminoirs, des tables à rouleaux roulantes et de transport, à des températures ambiantes élevées, à des niveaux d’humidité de l’air élevés et à la poussière de calcaire.
Les moteurs pour sites sidérurgiques peuvent également être utilisés dans des zones de table à rouleaux de transport moins sales et moins polluées.
Solutions spéciales pour les applications d’entraînement spéciales – également en grandes quantités
Que les clients aient besoin d’attributs mécaniques spéciaux, de valeurs de fonctionnement électrique adaptées ou de solutions de montage, Innomotics est depuis de nombreuses années un partenaire fiable dans la création de solutions personnalisées. Nous avons déjà réalisé des entraînements à grande vitesse pour l’industrie textile et les applications de compresseur, des moteurs avec une densité de puissance accrue, des moteurs refroidis par liquide, des moteurs pour les ensembles de menuiserie, des entraînements de système pour les applications industrielles et des générateurs synchrones pour les alimentations de standby. Les possibilités sont tout simplement sans fin. Il vous suffit de nous contacter sans aucune obligation. Nous trouverons certainement la solution optimale adaptée à vos besoins. En effet, Innomotics est également un partenaire solide pour les applications où les moteurs normalisés doivent satisfaire les exigences spécifiques supplémentaires des clients.
Avantages
Exemple de solutions personnalisées déjà mises en œuvre :
- Entraînements à grande vitesse pour l’industrie textile et compresseurs
- Moteurs à densité de puissance augmentée
- Moteurs refroidis par liquide
- Générateurs synchrones pour systèmes d’alimentation de standby
- Moteurs pour application bois
- Moteurs intégrés pour compresseurs frigorifiques (immunisés contre les réfrigérants)
- Moteurs de table à rouleaux pour des conditions ambiantes rudes, par ex. entraînements de laminoir
- Moteurs de pompe avec arbres spéciaux/matériel spécial
- Moteurs monophasés pour applications industrielles
- Moteurs pour pompes avec bride de pompe intégrée
Applications types
- Utilisation adaptée dans des conditions d’application spéciales
