Moteur basse tension Innomotics SD
Les moteurs à usage intensif avec leur boîtier robuste en fonte sont le premier choix pour toutes les applications majeures dans les environnements industriels standard ainsi que dans les environnements hostiles. Ils sont très fiables même dans des conditions extrêmes, polyvalents, extrêmement compacts et faciles à manipuler. Des rendements très élevés garantissent un fonctionnement économique et durable.
Moteurs optimisés pour un fonctionnement en ligne
Les moteurs SD Innomotics éprouvés jusqu’à la catégorie de rendement moteur IE4 sont disponibles pour le fonctionnement en ligne. En utilisant des moteurs de catégorie de rendement IE4, vous pouvez réduire votre demande d’énergie jusqu’à 3 % par rapport aux moteurs de catégorie de rendement IE3. La gamme de moteurs Innomotics SD est l’une des plus compacte au monde car elle est fabriquée à l’aide de technologies innovantes. Les matériaux hautement conducteurs, par exemple, garantissent des pertes de rotor minimales et un excellent comportement de démarrage et de commutation. Le concept de montage modulaire offre une flexibilité totale et un effort minimal pendant l’installation.
Ces moteurs de ligne peuvent non seulement être utilisés directement sur la ligne, mais également en option sur des variateurs de vitesse .
Moteurs optimisés pour les variateurs (moteurs à entrainement vitesse variable)
Les moteurs SD VSD Innomotics sont basés sur la gamme SD Innomotics avec des hauteurs d’arbre de 71 à 315. Leur conception correspond donc aux moteurs de ligne correspondants – les pièces mécaniques sont identiques. Les moteurs sont adaptés au variateur en dimensionnant correctement la pièce active et les données de la plaque signalétique spécifique au VSD. De plus, un grand nombre de variations disponibles pour les moteurs de ligne (types de construction, protection du moteur, position de la boîte de raccordement et options) sont également disponibles pour les moteurs VSD.
- Moteur asynchrone optimisé pour variateur (VSD10)
Ce système optimisé en termes d’investissement, composé d’un moteur Innomotics SD VSD10 et d’un variateur Innomotics, permet une sélection simple via un catalogue ou un outil d’ingénierie, ainsi qu’une mise en service rapide basée sur un codage Data Matrix pour les paramètres prédéfinis du variateur . L’adaptation optimale des moteurs aux conditions de fonctionnement du variateur permet de réduire les pertes du système et donc d’augmenter le rendement énergétique. - Moteur synchrone à réluctance optimisé pour le variateur (VSD4000)
Pour un fonctionnement particulièrement économe en énergie, le meilleur choix est un système composé d’un moteur à réluctance Innomotics et d’un variateur Innomotics. La technologie de réluctance garantit des performances dynamiques particulièrement élevées et des rendements élevés même dans la plage de charge partielle, ainsi qu’une qualité de procédé élevée.
Vos avantages d'un seul coup d'oeil
Concepts de rendement énergétique tournés vers l’avenir
Compétitivité accrue grâce aux économies d’énergie.
Conformité aux catégories de rendement IE3 et IE4 :
Optimisez les économies d’énergie et réduisez considérablement le coût total d’exploitation.
Conformité à l’IES2 selon la norme IEC 61800-9-2 pour les systèmes d’entraînement Innomotics :
Découvrez exactement à quel point les pertes système des moteurs Innomotics SD sont faibles en combinaison avec les variateurs SINAMICS.
Stabilité du rendement :
Bénéficiez d’un rendement élevé constant quelle que soit la fréquence du réseau, de 50 Hz/60 Hz.
Le meilleur design de sa catégorie
Meilleur rendement et flexibilité accrue pendant l’installation.
Version compacte et évolutive :
Pour une densité de puissance plus élevée à des niveaux de performance comparables.
Dimensions globales plus petites :
Pour un remplacement facile et un encombrement réduit.
Nouveau concept de boîte de raccordement :
Pour une plus grande flexibilité pendant l’intégration au système.
Amélioration de la qualité de fonctionnement :
Pour les couples de démarrage ou de décrochage élevés (TS/TN) ou les courants de démarrage faibles (IS/IN).
Gamme d’applications flexible :
Pour alimentation secteur et sur variateur jusqu’à 690 V.
Optimisation grâce à la numérisation
Augmentez la transparence des procédés et optimisez les activités de service avec le pionnier du numérique.
Jumeau numérique :
Rendez les procédés de conception et d’ingénierie plus flexibles et plus rapides.
Application de données numériques Innomotics :
L’accès mobile aux données techniques, aux pièces de rechange et aux instructions d’utilisation augmente la transparence et facilite la mise en service.
Inspire IQ Fleet :
Plateforme numérique des systèmes d’entraînement complets : plus de transparence, plus de fiabilité, meilleur rendement des procédés, plus de facilité d’entretien.
Procédés simples et rapides
Atteignez votre prochain niveau de performance tout au long de la chaîne de valeur ajoutée.
Délais de livraison très courts :
Gagnez du temps et de la flexibilité dans votre planification.
Autres options de configuration :
Utilisez un plus large éventail d’options standardisées, pour obtenir plus rapidement vos devis et avoir des temps de réponse plus courts.
Portée mondiale :
Conformité aux principaux certificats mondiaux et aux exigences régionales.
Présentation technique
Moteurs optimisés pour un fonctionnement direct sur le réseau
Moteur optimisé pour variateur (VSD10)
Moteur optimisé pour variateur (VSD4000)
| Puissance | 0,09 à 200 kW | 2,2 à 200 kW | 0,55 à 78 kW |
| Tension | 230 à 690 V | 400 à 690 V | 400 à 480 V |
| Hauteur de l’arbre | 71 à 315 mm | 100 à 315 mm | 80 à 225 mm |
| Nombre de pôles | 2 à 8 | 2 à 4 | 4 |
| Niveau de protection | IP55, IP56, IP65, IP66 | ||
| Classe de rendement | IE1 à IE4 | IE4* |
* Rendement de l’ensemble d’appareillage en combinaison avec le meilleur variateur d’Innomotics de catégorie IE2

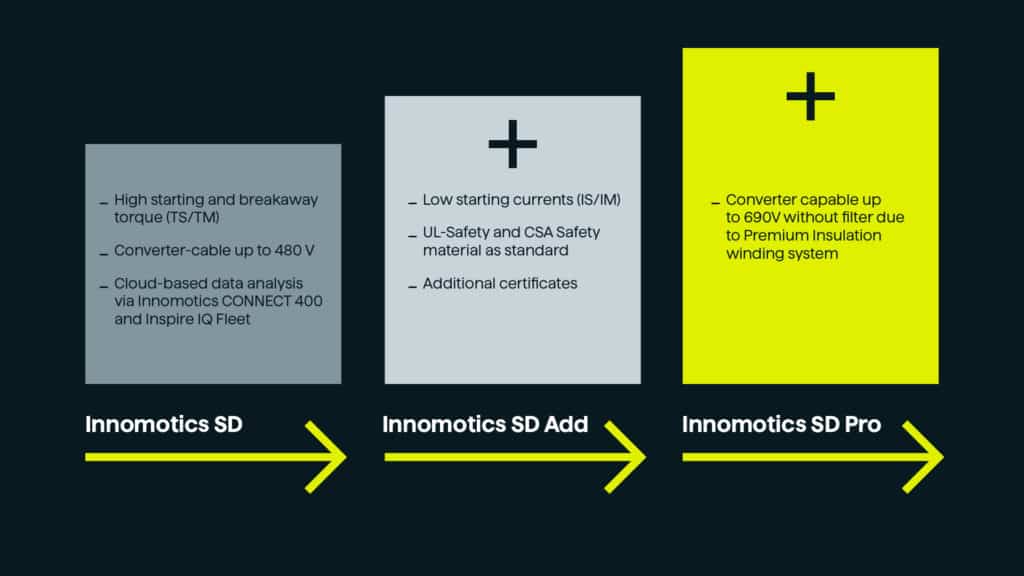

Moteurs nouvelle génération Innomotics SD standard
Les moteurs Innomotics SD nouvelle génération sont une nouvelle génération de moteurs basse tension évolutifs adaptés à la numérisation. Grâce à leurs performances exceptionnelles et à la polyvalence supplémentaire de leur gamme d’applications, cette série de moteurs garantit une technologie des entraînements à l’épreuve du temps.
Innomotics SD Add et Innomotics SD Pro offrent des certificats mondiaux. Ils sont donc prêts à être utilisés dans toutes les principales régions et marchés du monde. Ils peuvent être utilisés en standard dans l’Union européenne et en Amérique du Nord. Ils sont fournis avec les valeurs électriques indiquées sur la plaque signalétique conformément aux exigences IEC et EISA. Comme pour l’Eagle-Line pour les hauteurs d’arbre réduites, les moteurs représentent une version NEMA sur le plan électrique (sur le plan mécanique selon IEC). De plus, de nombreux autres certificats spécifiques au pays sont disponibles.
